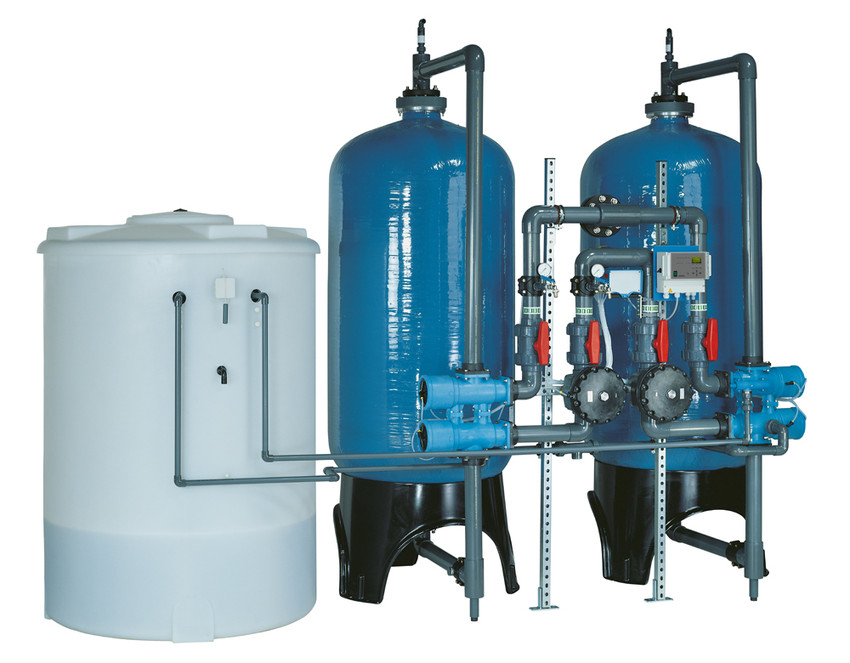

Doppelenthärtungsanlage DUOTROL 3700

Automatische mengengesteuerte Doppelenthärtungsanlage zur kontinuierlichen Herstellung von Weichwasser aus Rohwasser (gemäß TrinkwV) nach dem Ionenaustauschverfahren.

Technische Daten                            DUOTROL 3700

• Leistung                                             37,0 m³/h
• bei einem Druckverlust von                 2,0 bar
• Durchfluss min.                                   5,0 m³/h
• Nennkapazität                                    3.700 m³x°d
• Salzverbrauch/Reg.                             185,0 kg
• Betriebsdruck min./max.                      3/6 bar
• Druckschwankung max.                       ± 0,5 bar
• Betriebstemp. min./max.                     2/35°C
• Anschluss Rohwasser                          DN 100
• Anschluss Weichwasser                       DN 80
• Elektr. Anschluss                                 230 V/50 Hz

Blockmaße

• Höhe                                                 3.000 mm
• Breite                                                6.000 mm
• Tiefe                                                  2.000 mm

Lieferumfang

Mikroprozessor-Steuerung, Typ Softrol, im Wandaufbaugehäuse für vollautomatischen Betrieb. Auslösung der Regeneration und Umschaltung auf den 2. Austauscher nach Ablauf der eingestellten Wassermenge, Anzeigendisplay (16 Zeichen, 2 Zeilen) mit menügeführter Bedienebene. Bei Stromausfall bleibt die Grundprogrammierung im Flash-EEPROM 60 Monate gespeichert.

Relaisausgänge für

• beliebiges Schaltgerät (Universalausgang; pot.-freier Wechsler)
• Meldung Betrieb Filter 1/Filter 2 (pot.-freier Wechsler)
• Regeneration Filter 1 (pot.-freier Schließer)
• Regeneration Filter 2 (pot.-freier Schließer)
• Störung (pot.-freier Wechsler)

2 Zentralsteuerventile aus ABS, angesteuert über elektrisch-hydraulische Pilotverteiler.

2 Austauscherbehälter aus GFK mit Ionenaustauscherharz in Säcken zur bauseitigen Befüllung.

• Höhe (mit Fuß)                                   2.500 mm
• Durchmesser                                      1.120 mm

2 Salzlösebehälter aus PE mit Absauggarnitur und Salzträgerboden und Salzmangelschalter (SMS).

• Höhe                                                 1.500 mm
• Durchmesser                                      1.265 mm
• Behältervolumen                                 1.600 l

Anschlussfertige Verrohrung aus PVC inkl. einem Aus- und einem Eingangs-Absperrventil je Filter, je einem Probenahmeventil im Roh- und Weichwasser, 6 Membranventilen zur Ansteuerung. 1 Wassermesser mit Impulsabgabe.

Öl- und staubfreie Druckluft (4-6 bar) ist erforderlich.
