Umkehrosmoseanlage UO Budget 130

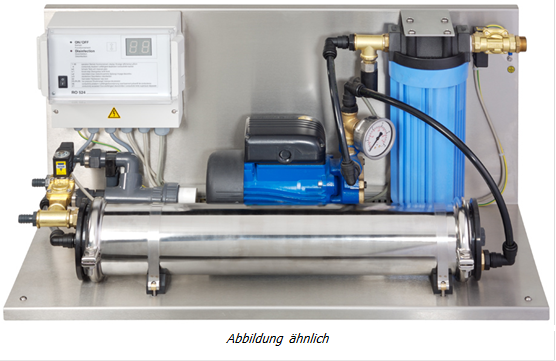

Anlagenaufbau

Grundplatte aus Edelstahl mit Aufkantung.

Spezialvorfilter mit 5 µm-Aktivkohle-Filtereinsatz, Hochdruckpumpe als Peripheralradpumpe, Hochleistungs­wickel­modul mit PA/PS-Composite-Membranen (lose geliefert)

Edelstahl-Druckrohr.

Eingangsmagnetventil.

Druckschalter zur Überwachung des Speisewasserdrucks, Manometer für Pumpendruck.

Durchflussbegrenzer zur Einstellung der Durchflussmengen von Permeat und Konzentrat.

Magnetventil zur automatischen Konzentratverdrängung.

Anschlusskabel (2 m) mit Schuko-Stecker.

Mikroprozessorsteuerung RO 524 zur vollautomatischen Überwachung und Steuerung der Umkehrosmoseanlage mit zweistelliger, alphanumerischer Anzeige von Permeatleitfähigkeit*, Zwangsstopp und Tank voll, Störmeldung bei Druckmangel, Hartwasser und Grenzleitfähigkeit* überschritten, automatischer Wiederanlauf mit progressiven Wiederanlaufzeiten. LED-Anzeigen für Betrieb und Desinfektion. Automatisch ablaufende Konzentratverdrängung nach jeder Betriebsphase, Zwangsverdrängung nach 24 h Stillstand.

Zusätzliche Anschlussmöglichkeiten:

Eingänge (Kleinspannung) für Niveausteuerung mit 1 oder 2 Schwimmerschaltern, Härtekontrollgerät (die Steuerung für das Härtekontrollgerät limitron ist in der RO 524-Steuerung enthalten), Abschaltung durch externes Signal (Zwangsstopp, Regeneration), Ausgänge für Enthärter (230 V/ 50 Hz) und ZLT/DDC (Sammelstörmeldung als potentialfreier Wechsler).

Programmierungsmöglichkeiten für Betriebsarten und -abläufe (Werkseinstellung/Bereich):

• Leitfähigkeit Grenzwert 50/1-99 µS/cm
• Leitfähigkeit Vorwarnung 40/1-99 µS/cm
• Leitfähigkeit Grenzwert-Verzögerung 5/1-250 Min.
• Spülintervallzeit bei Tank voll 24/1-250 Std.
• Spülzeit bei Tank voll 15/1-99 Min.
• Konzentratverdrängungszeit 60/1-250 Sek.

Die Programmierung ist nur durch den Hersteller möglich.

Anlage anschlussfertig verrohrt und verdrahtet. Elektrischer Aufbau entsprechend der VDE 0100 Teil 600, VDE 113 Teil 1.

Technische Daten                                                        UO Budget 130

Permeatleistung                                                              130 l/h

Entsalzungsrate min.                                                       95 %

Ausbeute                                                                        50 %

Betriebsdruck ca.                                                            10 bar

Membranelement / Anzahl                                               4021 / 1

Elektr. Anschluss                                                             230 V/50 Hz

Anschlusswert                                                                 0,4 kW

Vorsicherung                                                                  16 A

Speisewasseranschluss                                                    R ¾ AG

Anschlüsse Permeat / Konzentrat                                      DN 10

LF-Messbereich*                                                             1-99 µS/cm

Speisewasserdruck min./max.                                          3/6 bar

Speisewassertemperatur min./max.                                  5/35 °C

Umgebungstemperatur max.                                            40 °C

pH-Wert                                                                         3-11

Höhe                                                                              360 mm

Breite                                                                             800 mm

Tiefe                                                                              360 mm

Gewicht                                                                          ca. 31 kg

Die Anlage ist auf einen Salzgehalt von 1.000 mg/l, eine Wassertemperatur von 15 °C, einen Verblockungsindex von max. 3 und freien Permeatauslauf ausgelegt. Unter diesen Bedingungen wird die projektierte Permeatleistung erbracht. Die Permeatausbeute ist abhängig von der Rohwasserqualität und der Vorbehandlung.

* Option Permeat-Leitfähigkeitsmessung (Artikel-Nr. 381903)
