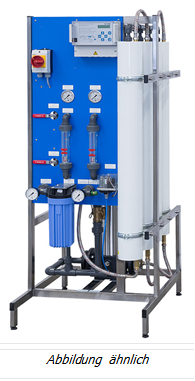

Umkehrosmoseanlage UO 1250 BW

Die BW-Anlage enthält bereits:

• Ansteuerung für Antiscalant-Dosierpumpe AS-K
• Vorbereitung für eine Impfstelle
• Konzentratspüleinrichtung KSE
• Anschlussset für manuelle Reinigungsanlage ARA

Anlagenaufbau

Grundrahmen aus Edelstahl mit Kunststoff-Frontplatte.

Spezialvorfilter mit 5 µm-Filterkerze und 2 Manometern,

Edelstahl-Hochdruckpumpe als geräuscharme, mehrstufige Kreiselpumpe,

Niederdruck-Hochleistungswickelmodule mit energiesparenden PA/PS-Composite-Membranen in GFK-Druckrohren.

Armaturen wie Probenahmeventil für Speisewasser, Eingangsmagnetventil, Edelstahlventile zur Einstellung der Durchflussmengen von Permeat, Konzentrat und Konzentratrückführung.

Druckschalter zur Überwachung des Speisewasserdrucks, Manometer für Pumpen-, Betriebs- und Konzentratdruck,

Durchflussmengenmesser für Permeat, Konzentrat und Konzentratrückführung.

Leitfähigkeitsmessung Permeat mit Temperaturkompensation.

Anschlussset für eine manuelle Reinigungsanlage, Konzentratspüleinrichtung und Vorbereitung für eine Impfstelle.

Schaltschrank mit abschließbarem Hauptschalter, Leistungsteil zur Ansteuerung der Hochdruckpumpe und der Dosieranlage für Antiscalant.

Mikroprozessorsteuerung RO 1000 zur vollautomatischen Überwachung und Steuerung der Anlage mit zweizeiliger Klartextanzeige (je 16 Zeichen) zur Prozessvisualisierung und Anzeige von Betriebszustand, Permeatleitfähigkeit, Temperatur, Betriebsstunden. Passwortgeschützte Programmierung der Betriebsabläufe und Betriebsparameter wie nachfolgend beschrieben. Bedienerfunktionen über Passwort auf verschiedenen Ebenen, Druckmangelabschaltung, Grenzwert für LF-Störung und LF-Vorwarnung, Störungsanzeigen für Druckmangel Speisewasser, Hartwasser/Motorenüberlastung, Vorwarnung hohe Permeatleitfähigkeit, Grenzwertüberschreitung Permeatleitfähigkeit. Betriebszustände: Permeatverwerfung, Permeatrückführung, Konzentratverdrängung, Konzentratspülung, diskontinuierliche Spülung bei Anlagenstillstand, Abschaltung durch externes Signal, LED-Anzeigen für Betrieb, Störung, extern Stopp, Verwerfung, Desinfektion, Tank voll.

Zusätzliche Anschlussmöglichkeiten: Eingänge (Kleinspannung) für Niveausteuerung mit 1 oder 2 Schwimmerschaltern, Härtekontrollgerät (die Steuerung für das Härtekontrollgerät limitron ist in der RO 1000 Steuerung enthalten), Abschaltung durch externes Signal, 2 Universaleingänge, Ausgänge für Enthärter (230 V/ 50 Hz), 2 Magnetventile für Konzentratspülung, Permeatverwerfung bzw. -rückführung, Universalausgang, Analogausgang für Permeatleitfähigkeit (4-20mA) und ZLT/DDC (Sammelstörmeldung als potentialfreier Wechsler).

Programmierungsmöglichkeiten für Betriebsarten und -abläufe mit einstellbaren Zeiten:

• Permeatverwerfung, leitfähigkeitsabhängig mit Zeitlimitierung
• Permeatverwerfung zeitabhängig
• Abschaltung bei LF-Grenzwertüberschreitung
• Störungsquittierung mit oder ohne Passwort
• Bedienerfunktionen über Passwort auf verschiedenen Ebenen
• Druckmangelabschaltung 0-99 Sek.
• LF-Grenzwertverzögerung 0-99 Min.
• LF-Grenzwert-Störung 20-2.000 µS/cm
• LF-Grenzwert-Vorwarnung 20-2.000 µS/cm
• Spülintervallzeit bei Tank voll 0-99 Std.
• Spülzeit bei Tank voll 0-99 Min.
• Konzentratverdrängungszeit 0-99 Min.
• Konzentratspülzeit 0-99 Min.
• Permeatverwerfungszeit, leitfähigkeitsabhängig 1-99 Min.
• LF-Anzeigebereich Permeat 20-2.000 µS/cm (Standard)
• andere Messbereiche möglich 0,5-50, 2-200, 100-10.000 µS/cm
• Min-/Max-Werte Permeattemperatur 5-35°C
• Pumpenanlaufverzögerung 0-9,9 Sek.
• Sprache der Klartextanzeige deutsch/englisch/französisch/spanisch
• Einzeltest aller Ein- bzw. Ausgänge mit Klartextanzeige (Diagnose).

Anlage anschlussfertig verrohrt und verdrahtet. Elektrischer Aufbau entsprechend VDE 0100 Teil 600, VDE 0113 Teil 1.

Technische Daten                                                        UO 1250 BW

Permeatleistung                                                              1.250 l/h

Entsalzungsrate min.                                                       97 %

Ausbeute                                                                        50 %

Betriebsdruck                                                                 15 bar

Membranelement / Anzahl                                               4040 / 5

Elektr. Anschluss                                                             3 x 400 V/50 Hz

Anschlusswert                                                                 2,2 kW

Vorsicherung                                                                  20 A

Speisewasseranschluss                                                    DN 20

Anschlüsse Permeat/Konzentrat                                        DN 20

LF-Messbereich                                                               20-2.000 µS/cm

Speisewasserdruck min./max.                                          2/6 bar

Speisewassertemperatur min./max.                                  5/35°C

Umgebungstemperatur max.                                            40°C

pH-Wert                                                                         3-11

Höhe                                                                              1.710 mm

Breite                                                                             660 mm

Tiefe                                                                              710 mm

Gewicht                                                                          ca. 195 kg

Die Anlage ist auf einen Salzgehalt von 5.000 mg/l, eine Wassertemperatur von 15°C, einen Verblockungsindex von max. 3 und freien Permeatauslauf ausgelegt. Unter diesen Bedingungen wird die projektierte Permeatleistung auch nach 3 Betriebsjahren erbracht. Die Permeatausbeute ist abhängig von der Rohwasserqualität und der Vorbehandlung.
