Umkehrosmoseanlage UO 27.500 BW

Die BW -Anlage enthält bereits:

• Ansteuerung für Antiscalant-Dosierpumpe AS-K
• Vorbereitung für eine Impfstelle
• Konzentratspüleinrichtung KSE
• Anschlussset für manuelle Reinigungsanlage ARA

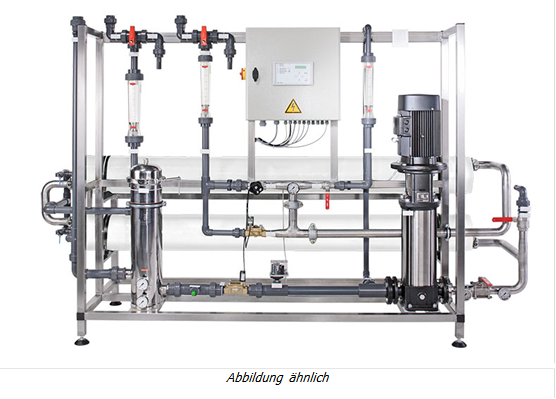

Anlagenaufbau

Grundrahmen aus Edelstahl.

Hochdruckverrohrung aus Edelstahl mit Orbitalschweißungen.

Spezialvorfilter mit 5 µm-Filterkerze und 2 Manometern,

Edelstahl-Hochdruckpumpe als geräuscharme, mehrstufige Kreiselpumpe,

Niederdruck-Hochleistungswickelmodule mit energiesparenden PA/PS-Composite-Membranen in GFK-Druckrohren.

Armaturen wie Probenahmeventil für Speisewasser und UO-Permeat (je Druckrohr), Eingangsklappenventil, Edelstahlventile zur Einstellung der Durchflussmengen von Permeat und Konzentrat und Konzentratrückführung.

Druckschalter zur Überwachung des Speisewasserdrucks, Manometer für Ein- und Ausgangsdruck Vorfilter, Pumpen-, Betriebs- und Konzentratdruck.

Durchflussmengenmesser für Permeat und Konzentrat und Konzentratrückführung.

Leitfähigkeitsmessung Permeat mit Temperaturkompensation.

Anschlussset für eine manuelle Reinigungsanlage, Konzentratspüleinrichtung und Vorbereitung für eine Impfstelle.

Schaltschrank mit abschließbarem Hauptschalter, Leistungsteil zur Ansteuerung der Hochdruckpumpe und der Dosieranlage für Antiscalant.

Mikroprozessorsteuerung RO 1000 zur vollautomatischen Überwachung und Steuerung der Anlage mit zweizeiliger Klartextanzeige (je 16 Zeichen) zur Prozessvisualisierung und Anzeige von Betriebszustand, Permeatleitfähigkeit, Temperatur, Betriebsstunden. Passwortgeschützte Programmierung der Betriebsabläufe und Betriebsparameter wie nachfolgend beschrieben. Bedienerfunktionen über Passwort auf verschiedenen Ebenen, Druckmangelabschaltung, Grenzwert für LF-Störung und LF-Vorwarnung, Störungsanzeigen für Druckmangel Speisewasser, Hartwasser/Motorenüberlastung, Vorwarnung hohe Permeatleitfähigkeit, Grenzwertüberschreitung Permeatleitfähigkeit. Betriebszustände: Permeatverwerfung, Permeatrückführung, Konzentratverdrängung, Konzentratspülung, diskontinuierliche Spülung bei Anlagenstillstand, Abschaltung durch externes Signal, LED-Anzeigen für Betrieb, Störung, extern Stopp, Verwerfung, Desinfektion, Tank voll.

Zusätzliche Anschlussmöglichkeiten: Eingänge (Kleinspannung) für Niveausteuerung mit 1 oder 2 Schwimmerschaltern, Härtekontrollgerät (die Steuerung für das Härtekontrollgerät limitron ist in der RO 1000 Steuerung enthalten), Abschaltung durch externes Signal, 2 Universaleingänge, Ausgänge für Enthärter (230 V/ 50 Hz), 2 Magnetventile für Konzentratspülung, Permeatverwerfung bzw. -rückführung, Universalausgang, Analogausgang für Permeatleitfähigkeit (4-20mA) und ZLT/DDC (Sammelstörmeldung als potentialfreier Wechsler).

Programmierungsmöglichkeiten für Betriebsarten und -abläufe mit einstellbaren Zeiten:

• Permeatverwerfung, leitfähigkeitsabhängig mit Zeitlimitierung
• Permeatverwerfung zeitabhängig
• Abschaltung bei LF-Grenzwertüberschreitung
• Störungsquittierung mit oder ohne Passwort
• Bedienerfunktionen über Passwort auf verschiedenen Ebenen
• Druckmangelabschaltung 0-99 Sek.
• LF-Grenzwertverzögerung 0-99 Min.
• LF-Grenzwert-Störung 20-2.000 µS/cm
• LF-Grenzwert-Vorwarnung 20-2.000 µS/cm
• Spülintervallzeit bei Tank voll 0-99 Std.
• Spülzeit bei Tank voll 0-99 Min.
• Konzentratverdrängungszeit 0-99 Min.
• Konzentratspülzeit 0-99 Min.
• Permeatverwerfungszeit, leitfähigkeitsabhängig 1-99 Min.
• LF-Anzeigebereich Permeat 20-2.000 µS/cm (Standard)
• andere Messbereiche möglich 0,5-50, 2-200, 100-10.000 µS/cm
• Min-/Max-Werte Permeattemperatur 5-35°C
• Pumpenanlaufverzögerung 0-9,9 Sek.
• Sprache der Klartextanzeige deutsch/englisch/französisch/spanisch
• Einzeltest aller Ein- bzw. Ausgänge mit Klartextanzeige (Diagnose).

Anlage anschlussfertig verrohrt und verdrahtet. Elektrischer Aufbau entsprechend VDE 0100 Teil 600, VDE 0113 Teil 1. Ölfreie Steuerluft (4-6 bar) erforderlich.

Technische Daten                                                        UO 27500 BW

Permeatleistung                                                              27.500 l/h

Entsalzungsrate min.                                                       97 %

Ausbeute                                                                        50 %

Betriebsdruck                                                                 15,2 bar

Membranelement / Anzahl                                               8040 / 25

Elektr. Anschluss                                                             3 x 400 V/50 Hz

Anschlusswert                                                                 30 kW

Vorsicherung                                                                  63 A

Speisewasseranschluss                                                    DN 100

Anschlüsse Permeat/Konzentrat                                        DN 80

Anschluss Impfstelle                                                        R ½

LF-Messbereich                                                               20-2.000 µS/cm

Speisewasserdruck min./max.                                          2/6 bar

Speisewassertemperatur min./max.                                  5/35°C

Umgebungstemperatur max.                                            40°C

pH-Wert                                                                         3-11

Höhe                                                                              2.200 mm

Breite                                                                             6.050 mm

Tiefe                                                                              1.000 mm

Gewicht                                                                          ca. 2.100 kg

Die Anlage ist auf einen Salzgehalt von 5.000 mg/l, eine Wasser-temperatur von 15°C, einen Verblockungsindex von max. 3 und freien Permeatauslauf ausgelegt. Unter diesen Bedingungen wird die projektierte Permeatleistung auch nach 3 Betriebsjahren erbracht. Die Permeatausbeute ist abhängig von der Rohwasserqualität und der Vorbehandlung.
