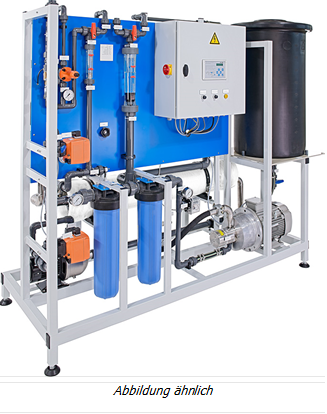

Meerwasser-Umkehrosmose UO 2500 SW

Anlagenaufbau

Grundrahmen aus Edelstahl, meerwasserbeständig beschichtet.

Spezialvorfilter mit 10 µm-Filterkerzen (nominal/absolut), Hochdruck-Kolbenpumpe mit Hochdruckschläuchen und Überdruckabsicherung,

Meerwasser-Wickelmodul mit PA/PS-Composite-Membranen in GFK-Druckrohren.

Armaturen wie Probenahmeventile für Speisewasser und UO-Permeat (je Druckrohr), Eingangsautomatikarmatur, Ventile zur Einstellung der Durchflussmengen von Permeat und Konzentrat.

Druckschalter zur Überwachung des Speisewasserdrucks der Hochdruckpumpe, Manometer für Ein- und Ausgangsdruck Vorfilter, Betriebsdruck und Konzentratdruck.

Durchflussmengenmesser für Permeat und Konzentrat.

Leitfähigkeitsmessung Permeat mit Temperaturkompensation.

Spüleinrichtung zur automatischen, zyklischen Ausspülung der Anlage mit Permeat, bestehend aus Permeatbehälter in Kunststoff,  Kreiselpumpe, integrierter Dosierstelle für optionale Nachchlorung in Permeatleitung.

Schaltschrank mit abschließbarem Hauptschalter, Leistungsteil, Sanftanlauf für die Hochdruckpumpe.

Mikroprozessorsteuerung RO 1000 zur vollautomatischen Überwachung und Steuerung der Anlage mit zweizeiliger Klartextanzeige (je 16 Zeichen) zur Prozessvisualisierung und Anzeige von Betriebszustand, Permeatleitfähigkeit, Temperatur, Betriebsstunden. Passwortgeschützte Programmierung der Betriebsabläufe und Betriebsparameter wie nachfolgend beschrieben. Bedienerfunktionen über Passwort auf verschiedenen Ebenen, Druckmangelabschaltung, Grenzwert für LF-Störung und LF-Vorwarnung, Störungsanzeigen für Druckmangel Speisewasser, Hartwasser/Motorenüberlastung, Vorwarnung hohe Permeatleitfähigkeit, Grenzwertüberschreitung Permeatleitfähigkeit.

Betriebszustände: Permeatverwerfung, Permeatrückführung, Konzentratverdrängung, Konzentratspülung, diskontinuierliche Spülung bei Anlagenstillstand, Abschaltung durch externes Signal, LED-Anzeigen für Betrieb, Störung, extern Stopp, Verwerfung, Desinfektion, Tank voll.

Zusätzliche Anschlussmöglichkeiten: Eingänge (Kleinspannung) für Niveausteuerung mit 1 oder 2 Schwimmerschaltern, Härtekontrollgerät (die Steuerung für das Härtekontrollgerät limitron ist in der RO 1000 Steuerung enthalten), Abschaltung durch externes Signal, 2 Universaleingänge, Ausgänge für Enthärter (230 V/ 50 Hz), 2 Magnetventile für Konzentratspülung, Permeatverwerfung bzw. -rückführung, Universalausgang, Analogausgang für Permeatleitfähigkeit (4-20mA) und ZLT/DDC (Sammelstörmeldung als potentialfreier Wechsler).

Programmierungsmöglichkeiten für Betriebsarten und -abläufe mit einstellbaren Zeiten:

• Permeatverwerfung, leitfähigkeitsabhängig mit Zeitlimitierung
• Permeatverwerfung zeitabhängig
• Abschaltung bei LF-Grenzwertüberschreitung
• Störungsquittierung mit oder ohne Passwort
• Bedienerfunktionen über Passwort auf verschiedenen Ebenen
• Druckmangelabschaltung 0-99 Sek.
• LF-Grenzwertverzögerung 0-99 Min.
• LF-Grenzwert-Störung 2-200 µS/cm
• LF-Grenzwert-Vorwarnung 2-200 µS/cm
• Spülintervallzeit bei Tank voll 0-99 Std.
• Spülzeit bei Tank voll 0-99 Min.
• Konzentratverdrängungszeit 0-99 Min.
• Konzentratspülzeit 0-99 Min.
• Permeatverwerfungszeit,
• leitfähigkeitsabhängig 1-99 Min.
• LF-Anzeigebereich Permeat, 2-200 µS/cm (Standard)

andere Messbereiche möglich                               0,5-50, 20-2.000,

                                                                                     100-10.000 µS/cm

• Min-/Max-Werte Permeattemperatur 5-35°C
• Pumpenanlaufverzögerung 0-9,9 Sek.
• Sprache der Klartextanzeige deutsch/englisch/französisch/spanisch
• Einzeltest aller Ein- bzw. Ausgänge mit Klartextanzeige (Diagnose).

Anlage anschlussfertig verrohrt in meerwasserbeständigem Material (1.4462) und verdrahtet. Elektrischer Aufbau entsprechend der VDE 0100 Teil 600, VDE 0113 Teil 1.

Technische Daten                                                        UO 2500 SW

Permeatleistung                                                              2.500 l/h

Entsalzungsrate ca.                                                         98,5 %

Ausbeute                                                                        33 %

Betriebsdruck                                                                 65 bar

Membranelement / Anzahl                                               8040 / 4

Elektroanschluss                                                             3 x 400 V/50 Hz

Anschlusswert                                                                 22 kW

Speisewasseranschluss                                                    DN 40

Anschlüsse Permeat/Konzentrat                                        DN 32 / DN 40

Anschluss Impfstelle                                                        R ½

LF-Messbereich                                                               20-2.000 µS/cm

Speisewasserdruck min./max.                                          2/6 bar

Speisewassertemperatur min./max.                                  5/35°C

Umgebungstemperatur max.                                            40°C

pH-Wert                                                                         3-11

Höhe                                                                              1.900 mm

Breite                                                                             5.950 mm

Tiefe                                                                              1.000 mm

Gewicht                                                                          ca. 900 kg

Die Anlage ist auf einen Salzgehalt von 45.000 mg/l, eine Wassertemperatur von 25°C, einen Verblockungsindex von max. 3 und freien Permeatauslauf ausgelegt. Unter diesen Bedingungen wird die projektierte Permeatleistung auch nach 1 Betriebsjahr erbracht. Die Permeatausbeute ist abhängig von der Rohwasserqualität und der Vorbehandlung.
