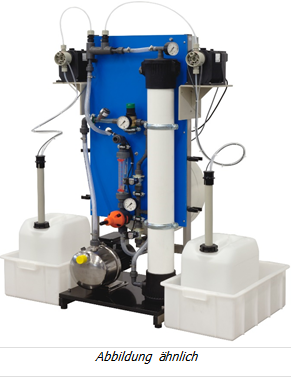

Ultrafiltrationsanlage UF PILOT 1

E-Mail
Pilotanlage Ultrafiltration zur Filtration von vorfiltriertem oder vorgefälltem Oberflächen- oder Brunnenwasser, basierend auf dem Prinzip der Ultrafiltration.
Keine Abbildung zugeordnet
Eine Frage zu diesem Produkt stellen
Beschreibung

Grundrahmen aus Edelstahl.



Rohwasserzuführung bei 2,5 bar bauseitig erforderlich,

Siebfilter 0,5mm,

Druckminderer zur Einstellung Durchfluss über Druck,

Eingangs-Magnetventil.



Hochleistungs-Ultrafiltrationsmodule in senkrechter Anordnung, bestückt mit PES-Multibore-Fasern.



Druckspeichertank für vollautomatisch ablaufende Rückspül-Zyklen und optional durchführbare Reinigungs- und Desinfektions-Zyklen mit Hilfe optionaler CEB-Dosierpumpen für die Zufuhr von Chemikalien für die Durchführung von chemieunterstützten Rückspülungssequenzen CEB (chemical enhanced backwash).



Elektrisch betätigte Magnetventile für vollautomatischen Betrieb mit Rückspül-Zyklen und optionalen CEB-Zyklen.



Drucküberwachung möglich durch Manometer für Ein- und Ausgangsdruck der Ultrafiltrationsmodule.



Durchflussmengenmesser für Durchfluss Filtrat.






Schaltschrank mit abschließbarem Hauptschalter, Leistungsteil zur Ansteuerung Ventile, programmierbare Kleinsteuerung für automatischem Ablauf von Betriebs-, Rückspül- und optionalen CEB-Zyklen. Parametrierbare Zeiten für Frequenz Rückspülung, optionaler CEB- Rückspülung und Dauer der jeweiligen Schritte.



Ausgänge für Sammelstörmeldung als potentialfreies Signal mit LED-Statusinformation.



Anlage anschlussfertig verrohrt und verdrahtet. Elektrischer Aufbau entsprechend der VDE 0100 Teil 600, VDE Teil 1.



Technische Daten                                                        UF PILOT1 (Rohwasser NTU <5)



Filtratleistung (83 lmh) *                                                  500 l/h

Filtrat Produktion täglich ca.                                             10 m³

Filtratausbeute ca.                                                           90-95 %

Speisewassertemperatur                                                  5/35 °C

Rohwasserdruck min.                                                      2.5 bar

Anschluss Rohwasser                                                      DN 15

Anschluss Filtrat                                                              DN 15

Anschluss Abwasser                                                        DN 10

Anschlusswert                                                                 nur Magnetventile

Elektroanschluss                                                             230 V/50 Hz



Abmessungen:

Höhe                                                                              1400 mm

Breite                                                                             550 mm

Tiefe                                                                              550 mm

Gewicht                                                                          55 kg



* Abhängig von der Rohwasser-Qualität ergeben sich veränderte Filtratleistungen. Die Anlage ist konzipiert für einen produkt- und abwasserseitigen freien Auslauf. Wir empfehlen zur Vorbehandlung (v.a. bei CSB-Werten >2 mg/l) den Einsatz von Flockungsmitteln auf Basis FeCl3, sowie zur Abtrennung von Grobschmutz einen geeigneten Rückspülfilter. Kontinuierlich, vollautomatisch durchführbare CEB-Reinigungen werden durch optional erhältliche Dosieranlagen ermöglicht. Das Erfordernis einer Neutralisation der entstehenden Abwässer bei einem Einsatz von Reinigungschemikalien ist zu prüfen.
