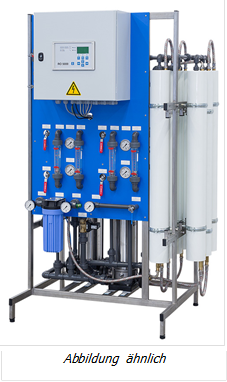

Umkehrosmoseanlage UO 800 N/P

Die ND/P-Anlage zeichnet sich aus durch:

• Entsalzungsrate bis zu 99,5 %
• Leitfähigkeit typisch <5 µS/cm
• Mikroprozessorsteuerung RO 5000
• Kompakter Aufbau der Anlage auf einem Gestell

Anlagenaufbau

Grundrahmen aus Edelstahl mit Kunststoff-Frontplatte.

Spezialvorfilter mit 5 µm-Filterkerze,

2 Hochdruckpumpen als geräuscharme, mehrstufige Kreiselpumpen,

Niederdruck-Hochleistungswickelmodule mit energiesparenden PA/PS-Composite-Membranen in GFK-Druckrohren.

Armaturen wie Probenahmeventile für Speisewasser, Eingangsmagnetventil, Ventile aus Edelstahl zur Einstellung der Durchflussmengen von Permeat und Konzentrat.

Druckschalter zur Überwachung des Speisewasserdrucks, Manometer für Ein- und Ausgangsdruck Vorfilter, Betriebsdrücke, Konzentratdrücke.

Durchflussmengenmesser für Permeat und Konzentrat.

Leitfähigkeitsmessung Permeat, temperaturkompensiert, Messbereich 2-200 µS/cm (1. Stufe) und 0,5-50 µS/cm (2. Stufe).

Schaltschrank mit abschließbarem Hauptschalter, Leistungsteil zur Ansteuerung der Hochdruck-Pumpen.

Mikroprozessorsteuerung RO 5000 zur vollautomatischen Überwachung und Steuerung der Umkehrosmoseanlage mit Grafikdisplay mit wahlweise rollierender Anzeige der Betriebsdaten: Permeat- und Speisewasserleitfähigkeit (temperaturkompensiert), Permeat- und Speisewassertemperatur, Betriebsstunden, Uhrzeit, Störmeldungen: Druckmangel, Hartwasser, Motorüberlastung, Leitfähigkeitsvorwarnung (Permeat), Grenzleitfähigkeit überschritten (Permeat), Betriebszustände: Betrieb, Permeatverwerfung bzw. Permeatrückführung, Konzentratverdrängung, Konzentratspülung, diskontinuierliche Spülung bei Anlagenstillstand, Abschaltung durch externes Signal (Zwangsstopp, Regeneration), Tank voll, LED-Anzeigen für Betrieb, Störung.

Zusätzliche Anschlussmöglichkeiten:

Eingänge (Kleinspannung) für Niveausteuerung mit 1 oder 2 Schwimmerschaltern, Härtekontrollgerät (die Steuerung für das Härtekontrollgerät limitron ist in der RO 5000-Steuerung enthalten), Abschaltung durch externes Signal (Zwangsstopp, Regeneration), 2 Universaleingänge,

Ausgänge für zusätzliche Hochdruckpumpe (in Reihen- oder Wechselschaltung), 2 Magnetventile für Konzentratspülung, Permeatverwerfung bzw. -rückführung, Sammelstörmeldung, Vorwarnkontakt Leitfähigkeit zu hoch und ein frei programmierbarer Universalausgang jeweils als potentialfreie Wechsler zur Meldung an ZLT/DDC, Analogausgang zur Ausgabe der Leitfähigkeit oder Temperatur von Permeat oder Speisewasser.

SD-Karten-Slot zur Speicherung der Parameter und Kalibrierdaten (1 SD-Karte im Lieferumfang enthalten), RS232-Schnittstelle.

Protokollierung der Messdaten und Störungen mit Programmiermöglichkeit für Protokolliermodus, Aufzeichnungsintervall, aufzuzeichnende Parameter.

Passwortgeschützte Programmiermöglichkeit für Betriebsarten und -abläufe:

• Permeatverwerfung bzw. Permeatrückführung, leitfähigkeitsabhängig mit Zeitlimitierung
• Permeatverwerfung bzw. Permeatrückführung zeitabhängig
• Abschaltung bei LF-Grenzfähigkeitsüberschreitung
• Störungsquittierung mit oder ohne Passwort
• Bedienerfunktionen über Passwort auf verschiedenen Ebenen mit einstellbaren Werten und Zeiten unter anderem:
• Spülintervallzeit bei Tank voll 0-999 Std.
• Spülzeit bei Tank voll 0-999 Min.
• Konzentratverdrängungszeit 0-999 Min.
• Konzentratspülzeit 0-999 Min.
• Permeatverwerfungszeit, leitfähigkeitsabhängig 0-999 Sek.

                                                                                                        max. 0-999 Min.

• Analogausgang vorwählbar 0/4-20mA
• Analogausgangsbelegung vorwählbar LF Speisewasser, Temperatur Speisewasser, LF Permeat, Temperatur Permeat
• Leitfähigkeitsanzeigebereich Speisewasser vorwählbar 0,002-0,2 mS/cm, 0,02-2 mS/cm, 0,5-50 mS/cm
• Leitfähigkeitsanzeigebereich Permeat vorwählbar 0,5-50 µS/cm, 2-200 µS/cm, 20-2.000 µS/cm
• Diagnose-Einzeltest aller Ein- bzw. Ausgänge mit Klartextanzeige
• Sprachen der Klartextanzeige: Deutsch/Englisch/Französisch/Italienisch/Spanisch/Niederländisch

Anlage verrohrt und verdrahtet. Elektrischer Aufbau entsprechend VDE 0100 Teil 600, VDE 0113 Teil 1.

Technische Daten                                                        UO 800 ND/P

Permeatleistung                                                              800 l/h

Entsalzungsrate                                                               bis zu 99,5 %

Ausbeute                                                                        70-80 %

Auslegungsdruck                                                             14 bar

Membranelement / Anzahl                                               4040/6

Elektr. Anschluss                                                             3 x 400 V/50 Hz

Anschlusswert                                                                 3,7 kW

Vorsicherung                                                                  20 A

Anschluss Speisewasser                                                   DN 20

Anschluss Permeat                                                          DN 20

Anschluss Konzentrat                                                       DN 20

LF-Messbereich                                                               0,5-50 µS/cm

Speisewasserdruck min./max.                                          2/6 bar

Speisewassertemperatur min./max.                                  5/35 °C

Umgebungstemperatur max.                                            40 °C

pH-Wert                                                                         3-11

Höhe                                                                              1.810 mm

Breite                                                                             1.080 mm

Tiefe                                                                              800 mm

Gewicht ca.                                                                    350 kg

Die Anlage ist auf einen Salzgehalt von 1.000 mg/l, eine Wassertemperatur von 15 °C, einen Verblockungsindex von max. 3 und freien Permeatauslauf ausgelegt. Unter diesen Bedingungen wird die projektierte Permeatleistung auch nach 3 Betriebsjahren erbracht. Die Permeatausbeute ist abhängig von der Rohwasserqualität und der Vorbehandlung.
