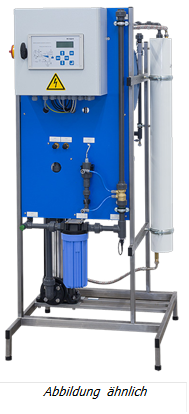

Umkehrosmoseanlage UO-ED 300 Z

Gegendruck-Anlage konzipiert für die Permeatentnahme unter Druck bis 7 bar.

Anlage in Hygiene-Design zur Verhinderung von Verkeimung.

Für die direkte Versorgung, ohne zwischengeschalteten Permeatspeicher, von Verbrauchern wie z.B. Luftbefeuchtern, mit Wasser gem. VDI 6022.

Die Anlage UO-ED Z arbeitet mit der Steuerung RO digital zur vollautomatischen, zentralen Steuerung und Überwachung der Umkehrosmose-Anlage mit automatischer Protokollierung der relevanten Betriebsdaten.

Anlagenaufbau

Grundrahmen aus Edelstahl mit Kunststoff-Frontplatte.

Spezialvorfilter mit 5 µm-Filterkerze,

Hochdruckpumpe als geräuscharme, mehrstufige Kreiselpumpe,

Ultra-Niederdruck-Hochleistungswickelmodul mit energiesparenden PA/PS-Composite-Membranen in GFK-Druckrohren.

Armaturen wie Probenahmeventile für Speisewasser und UO-Permeat, Eingangsmagnetventil, Ventile zur Einstellung der Durchflussmengen von Permeat und Konzentrat.

Drucksensoren für Eingangsdruck, Betriebsdruck und Konzentratdruck.

Durchflusssensoren für Permeat und Konzentrat.

Leitfähigkeitsmessung Permeat mit Temperaturkompensation.

Ventile zur internen Permeatrezirkulation bzw. Permeatabgabe.

Volldurchströmter Membrandruckbehälter für Permeat.

Anschlussverschraubungen für manuelle Reinigungsanlagen.

Schaltschrank mit abschließbarem Hauptschalter und Leistungsteil zur Ansteuerung der Hochdruckpumpe.

Mikroprozessorsteuerung RO digital zur vollautomatischen, zentralen Überwachung und Steuerung der Umkehrosmose-Anlage mit automatischer Protokollierung der relevanten Betriebsdaten (analoge und digitale Ein- und Ausgänge), Speicherintervall programmierbar. Höchste Betriebssicherheit durch einstellbare Grenzwerte der Betriebsparameter.

Bedienerfreundliche vierzeilige beleuchtete LCD-Klartextanzeige (je 20 Zeichen) zur Prozessvisualisierung und Anzeige von Betriebszustand und relevanten Messwerten. Einfache menügeführte Bedienung der Steuerung mit 6 Tasten.

Passwortgeschützte Programmierung der Betriebsabläufe und Betriebsparameter.

Wesentliche Produktmerkmale und Vorteile:

• Zentrale Anzeige des Betriebszustands / der Betriebsparameter
• Umlaufspeicherung von 1.960 Datensätzen mit wählbarem Speicherintervall
• Höchste Betriebssicherheit durch einstellbare Grenzwerte mit Störungsanzeigen für Leitfähigkeit, Temperatur, Durchflüsse und Drücke
• Möglichkeit der Regelung auf konstante Permeatmenge PKR (Version mit Frequenzumformer FU)
• Wasserzähler für integrierte Wassermengen (Speisewasser, Permeat, Konzentrat),
• Berechnung der Permeatausbeute,
• Qualitätsgesteuerte Permeatrückführung / -verwurf bei Anlagenstart
• Spülprogramm für Konzentratverdrängung / -spülung bei Anlagenstopp
• Intervallspülung zur Vermeidung von Verkeimung bei Anlagenstillstand
• Einstellbare Zwangsspülung z.B. bei Antiscalant-Betrieb
• Manueller Spülmodus
• Protokollierbetrieb zur Aufnahme der Anlagendaten, z.B. während der Wartung
• Diagnosemodus zur einfachen Fehleranalyse
• Automatische Startverzögerung nach Druckmangelabschaltung zum Schutz der Anlage
• Abschaltung der Anlage bei Hartwasser / Motorschutz
• Betriebsstundenzähler
• LED-Anzeigen für Betrieb und Störung

Anschlussmöglichkeiten:

Digitaleingänge:

Eingänge zum Anschluss von potentialfreien Schaltkontakten für

• UO-Anlage Start
• UO-Anlage Stopp
• Motorschutz / Hartwasser
• Extern Stopp
• 3x Universaleingänge (parametrierbar)

Analogeingänge:

• Permeatleitfähigkeit 1-999 µS/cm
• Permeattemperatur
• Eingangsdruck Pumpe
• Betriebsdruck
• Permeatdurchfluss
• 4 parametrierbare Analogeingänge z. B. für:

Durchflüsse: Speisewasser, Konzentrat, Konzentratrückführung

oder Drücke: Eingang Vorfilter, Pumpendruck, Konzentratdruck, Permeatdruck oder Niveaumessung Permeatbehälter.

Digitalausgänge:

• ein potentialbehafteter Pumpenausgang 230 VAC, 2-phasig N und L geschaltet, Absicherung 5A
• drei potentialbehaftete Ventilausgänge 24V DC, max. 0,5 A für Speisewasserventil, Permeatventil, Konzentratspülventil
• zwei potentialfreie Relaisausgänge, Wechsler, max. Kontaktbelastbarkeit 230V AC/4A
• 24 VDC/1A für Sammelstörmeldung Universalausgang (parametrierbar)

Analogausgänge:

• 2 parametrierbare Analogausgänge 4-20 mA, max. Bürde 500 Ohm

Sprachen der Klartextanzeige:

deutsch / englisch / französisch / spanisch

Anlage anschlussfertig verrohrt und verdrahtet. Elektrischer Aufbau entsprechend VDE 0100 Teil 600, VDE 0113 Teil 1.

Technische Daten                                                        UO-ED 300 Z

Permeatleistung

- bei 4 bar Gegendruck                                                    300 l/h

- bei 7 bar Gegendruck                                                    200 l/h

Entsalzungsrate min.                                                       97 %

Ausbeute                                                                        80 %

Betriebsdruck                                                                 13-15 bar

Permeatgegendruck max.                                                7 bar

Membranelement / Anzahl                                               4040 / 1

Elektr. Anschluss                                                             3 x 400 V/50 Hz

Anschlusswert                                                                 1,5 kW

Vorsicherung                                                                  20 A

Speisewasseranschluss                                                    DN 20

Anschlüsse Permeat/Konzentrat                                        DN 15/15

LF-Messbereich                                                               1-999 µS/cm

Speisewasserdruck min./max.                                          2/4 bar*

Speisewassertemperatur min./max.                                  5/35 °C

Umgebungstemperatur max.                                            40 °C

pH-Wert                                                                         6,5-9,5

Höhe                                                                              1.630 mm

Breite                                                                             710 mm

Tiefe                                                                              790 mm

Gewicht                                                                          ca. 130 kg

Die Anlage ist auf einen Salzgehalt von 1.000 mg/l, eine Wassertemperatur von 15 °C, einen Verblockungsindex von max. 3 und Betrieb mit Permeatgegendruck ausgelegt. Unter diesen Bedingungen wird die projektierte Permeatleistung auch nach 3 Betriebsjahren erbracht. Die Permeatausbeute ist abhängig von der Rohwasserqualität und der Vorbehandlung.

*Bei Anpassung werksseitiger Einstellungen und konstanten Druckverhältnissen bis 6 bar möglich.
