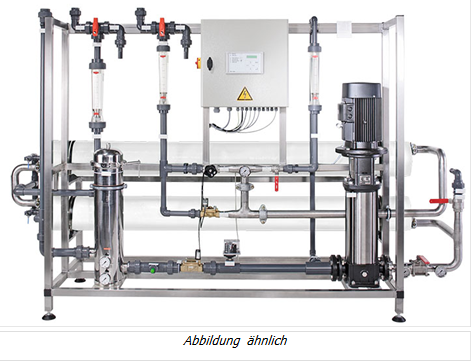

Umkehrosmoseanlage UO-D 6000 AS

Die AS-Anlage enthält bereits:

• Ansteuerung für Antiscalant-Dosierpumpe AS-K
• Vorbereitung für eine Impfstelle
• Konzentratspüleinrichtung KSE
• Anschlussset für manuelle Reinigungsanlage ARA

Anlagenaufbau

Grundrahmen aus Edelstahl.

Hochdruckverrohrung aus Edelstahl mit Orbitalschweißungen.

Spezialvorfilter mit 5 µm-Filterkerzen und 2 Manometern,

Hochdruckpumpe als geräuscharme, mehrstufige Kreiselpumpe,

Niederdruck-Hochleistungswickelmodule mit energiesparenden PA/PS-Composite-Membranen in GFK-Druckrohren.

Armaturen wie Probenahmeventile für Speisewasser und UO-Permeat (je Druckrohr und gesamt), Eingangsmagnetventil, Ventile aus Edelstahl zur Einstellung der Durchflussmengen von Permeat, Konzentrat und Konzentratrückführung, Permeat-Rückschlagventil je Druckrohr.

Drucksensoren für Pumpeneingangsdruck, Betriebsdruck, Konzentratdruck.

Durchflusssensoren für Permeat, Konzentrat und Konzentratrückführung.

Leitfähigkeitsmessung Permeat mit Temperaturkompensation.

Anschlussset für eine manuelle Reinigungsanlage, Konzentratspüleinrichtung und Vorbereitung für eine Impfstelle.

Schaltschrank mit abschließbarem Hauptschalter, Leistungsteil zur Ansteuerung der Hochdruckpumpe und der Dosieranlage für Antiscalant.

Mikroprozessorsteuerung RO digital zur vollautomatischen, zentralen Überwachung und Steuerung der Umkehrosmoseanlage mit automatischer Protokollierung der relevanten Betriebsdaten (analoge und digitale Ein- und Ausgänge), Speicherintervall programmierbar. Höchste Betriebssicherheit durch einstellbare Grenzwerte der Betriebsparameter.

Bedienerfreundliche vierzeilige beleuchtete LCD-Klartextanzeige (je 20 Zeichen) zur Prozessvisualisierung und Anzeige von Betriebszustand und relevanten Messwerten. Einfache menügeführte Bedienung der Steuerung mit 6 Tasten.

Passwortgeschützte Programmierung der Betriebsabläufe und Betriebsparameter.

Wesentliche Produktmerkmale und Vorteile:

• Zentrale Anzeige des Betriebszustands / der Betriebsparameter
• Umlaufspeicherung von 1.960 Datensätzen mit wählbarem Speicherintervall
• Höchste Betriebssicherheit durch einstellbare Grenzwerte mit Störungsanzeigen für Leitfähigkeit, Temperatur, Durchflüsse und Drücke
• Regelung auf konstante Permeatmenge PKR möglich (Version mit Frequenzumformer FU)
• Wasserzähler für integrierte Wassermengen (Speisewasser, Permeat, Konzentrat)
• Berechnung der Permeatausbeute
• Qualitätsgesteuerte Permeatrückführung / -verwurf bei Anlagenstart
• Spülprogramm für Konzentratverdrängung / -spülung bei Anlagenstopp
• Intervallspülung zur Vermeidung von Verkeimung bei Anlagenstillstand
• Einstellbare Zwangsspülung z.B. bei Antiscalant-Betrieb
• Manueller Spülmodus
• Protokollierbetrieb zur Aufnahme der Anlagendaten, z.B. während der Wartung
• Diagnosemodus zur einfachen Fehleranalyse
• Automatische Startverzögerung nach Druckmangelabschaltung zum Schutz der Anlage
• Abschaltung der Anlage bei Hartwasser / Motorschutz
• Betriebsstundenzähler
• LED-Anzeigen für Betrieb und Störung

Anschlussmöglichkeiten:

Digitaleingänge:

Eingänge zum Anschluss von potentialfreien Schaltkontakten für

• Niveau Permeatbehälter UO-Anlage Start (Tank min)
• Niveau Permeatbehälter UO-Anlage Stopp (Tank max)
• Motorschutz / Hartwasser
• Extern Stopp
• 3x Universaleingänge (parametrierbar)

Analogeingänge:

• Permeatleitfähigkeit 1 - 999 µS/cm
• Permeattemperatur
• Eingangsdruck Pumpe
• Betriebsdruck
• Permeatdurchfluss
• 4 parametrierbare Analogeingänge z. B. für:
  • Durchflüsse: Speisewasser, Konzentrat, Konzentratrückführung
  • Drücke: Eingang Vorfilter, Pumpen, Konzentrat, Permeat oder Niveau Permeatbehälter

Digitalausgänge:

• ein potentialbehafteter Pumpenausgang 230 VAC, 2-phasig N und L geschaltet, Absicherung 5A
• drei potentialbehaftete Ventilausgänge 24V DC, max. 0,5 A für Speisewasserventil, Permeatventil, Konzentratspülventil
• zwei potentialfreie Relaisausgänge, Wechsler, max. Kontaktbelastbarkeit 230V AC/4A bzw. 24 VDC/1A für Sammelstörmeldung Universalausgang (parametrierbar)

Analogausgänge:

• 2 parametrierbare Analogausgänge 4-20 mA, max. Bürde 500 Ohm

Sprachen der Klartextanzeige:

deutsch / englisch / französisch / spanisch

Anlage anschlussfertig verrohrt und verdrahtet. Elektrischer Aufbau entsprechend der VDE 0100 Teil 600, VDE 0113 Teil 1.

Technische Daten                                                        UO-D 6000 AS

Permeatleistung                                                              6.000 l/h

Entsalzungsrate min.                                                       97 %

Ausbeute                                                                        75-80 %

Betriebsdruck                                                                 12 bar

Membranelement / Anzahl                                               8040 / 5

Elektroanschluss                                                             3 x 400 V/50 Hz

Anschlusswert                                                                 5,5 kW

Vorsicherung                                                                  20 A

Speisewasseranschluss                                                    DN 40

Anschlüsse Permeat/Konzentrat                                        DN 40 / DN 32

Anschluss Impfstelle                                                        R ½

LF-Messbereich                                                               1-999 µS/cm

Speisewasserdruck min./max.                                          2/6 bar

Speisewassertemperatur min./max.                                  5/35 °C

Umgebungstemperatur max.                                            40 °C

pH-Wert                                                                         3-11

Höhe                                                                              1.830 mm

Breite                                                                             3.870 mm

Tiefe                                                                              790 mm

Gewicht                                                                          ca. 600 kg

Die Anlage ist auf einen Salzgehalt von 1.000 mg/l, eine Wassertemperatur von 15 °C, einen Verblockungsindex von max. 3 und freien Permeatauslauf ausgelegt. Unter diesen Bedingungen wird die projektierte Permeatleistung auch nach 3 Betriebsjahren erbracht. Die Permeatausbeute ist abhängig von der Rohwasserqualität und der Vorbehandlung.
